燃?xì)庥嬃空揪珳?zhǔn)燃?xì)膺^濾器是天然氣長輸管道分輸系統的關鍵前置凈化設備，專為分輸站各支路計量撬設計。過濾器安裝于超聲流量計、渦輪流量計等計量設備入口前端，采用高精度深層過濾+氣液聚結分離復合工藝，可有效去除上游來氣中的固體顆粒、管道鐵銹、粉塵、液態水及凝析油，確保分輸貿易交接計量的準確性與公平性
分輸計量級精度過濾精度1μm/3μm/5μm可選，滿足超聲/渦輪流量計前氣質要求，保障計量精度±0.5%
超低壓降設計 CFD流場優化，初始壓降≤0.0015MPa，避免壓損影響分輸計量準確性
大流量適配 單臺處理量5000~80000 Nm3/h，滿足主干分輸、支路分輸、終端用戶分輸需求
高效氣液分離 玻纖聚結濾芯+重力沉降，去除游離液滴≥98%，防止液柱沖擊流量計傳感器
雙筒并聯結構 一用一備設計，支持在線切換與濾芯更換，分輸計量不中斷
智能壓差監測 標配0.1級壓差變送器，4-20mA輸出接入站控系統，實時預警濾芯狀態
快速維護設計 快開盲板結構，濾芯更換時間<20分鐘，減少分輸停輸時間
貿易交接合規 符合GB/T 18604等計量標準，滿足第三方檢定、審計與糾紛處理要求
多流量計兼容適配超聲、渦輪、旋進旋渦、孔板等各類分輸計量裝置前端安裝
設計壓力4.0~10.0 MPa（匹配分輸管道壓力等級）
設計溫度 -20℃~+60℃（可選-40℃低溫版）
公稱直徑 DN80~DN300（匹配分輸支路管徑）
處理氣量 5000~80000 Nm3/h（可定制更大流量）
過濾精度 1μm / 3μm / 5μm（分輸計量推薦1-3μm）
分離效率 固體顆?！?9.9%，液滴≥98%，油霧≥95%
初始壓降 ≤0.0015 MPa（額定流量下）
最大允許壓降 ≤0.008 MPa（建議更換濾芯）
濾芯材質 進口/國產玻纖聚結氈+不銹鋼骨架（316L可選）
殼體材質 Q345R / 16MnD / 304 / 316L（內表面環氧樹脂涂層）
連接方式 對焊法蘭GB/T 9115（RF/MFM面）/ ANSI B16.5 Class600
結構形式 臥式雙筒并聯（一用一備，帶切換閥）
切換方式 三通球閥切換，切換時間<5分鐘
壓差監測 機械壓差表+0.1級壓差變送器（雙配置）
排污方式 手動球閥/自動排污閥（可選）+ 積液包
執行標準 GB/T 36040、GB/T 18604、SY/T 6658、JJG 1030、SY/T 6883
防爆等級 Ex dⅡBT4 Gb / Ex dⅡCT4
防護等級IP65（戶外分輸站安裝）。

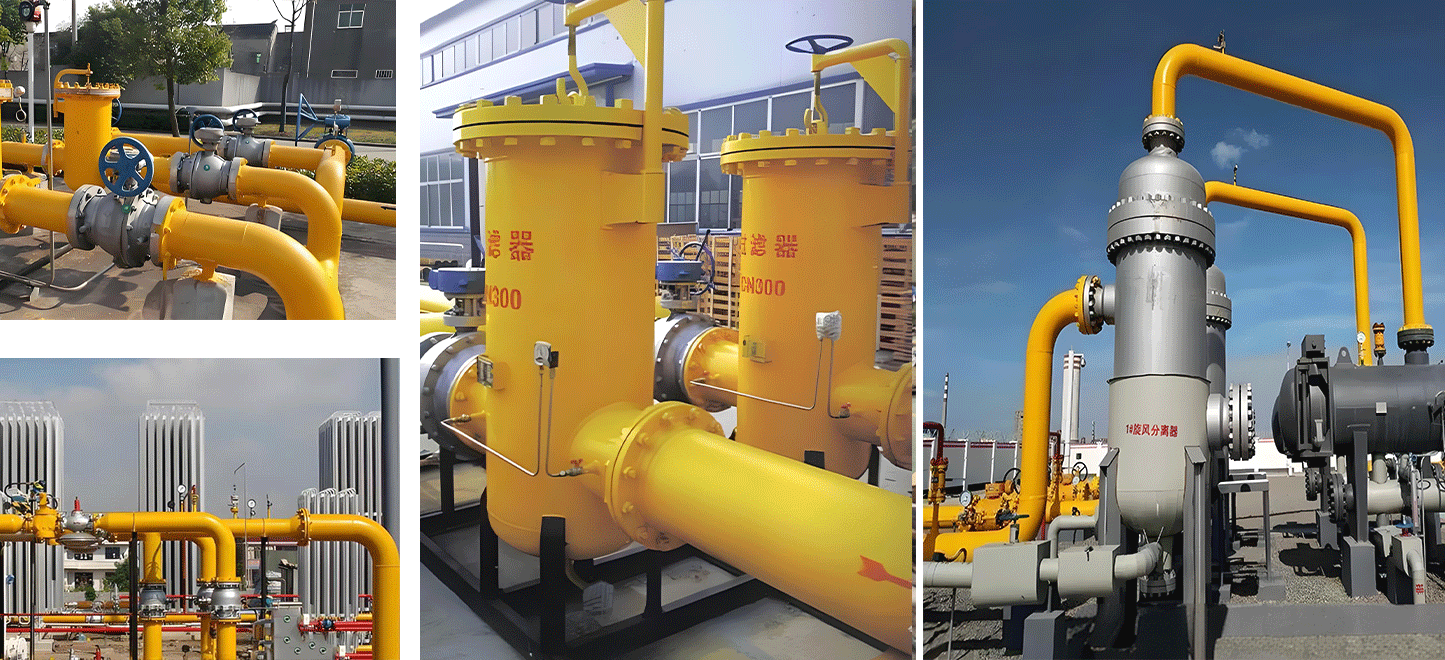

1. 國家管網主干分輸站
應用位置：西氣東輸/川氣東送/陜京線等主干管道分輸支路計量撬前端
核心功能：凈化上游來氣，保護超聲流量計，保障與下游省網/城燃的貿易交接精度
典型工況：壓力6.3~10MPa，單支路流量20000~80000 Nm3/h
配置要求：雙筒并聯+自動排污+SCADA接入，滿足24小時連續分輸
2. 省級管網分輸站
應用位置：省網主干管道向各地市分輸?shù)闹酚嬃垦b置前端
核心功能：去除管道輸送產生的鐵銹、粉塵，保障省網與城燃企業的貿易結算準確
典型配置：過濾精度3μm，雙筒并聯，壓差遠傳至省網調度中心
3. 城市燃?xì)饨邮臻T站
應用位置：長輸管道分輸至城市門站的終端計量撬前端
核心功能：高壓過濾分離，保護門站進站流量計，確保城燃企業購氣計量準確
特殊要求：適應氣量晝夜波動大、季節性峰谷差大的特點
4. 大型工業用戶直供分輸
應用位置：向電廠、化工廠、玻璃廠等大型用戶直供的分輸支路
核心功能：大流量高精度過濾，保障大用戶貿易交接計量，避免計量糾紛
配套形式：與分輸調壓、計量、色譜分析系統集成于分輸撬
5. 儲氣庫分輸外輸站
應用位置：儲氣庫采氣期外輸分輸支路計量前端
核心功能：過濾地層返出氣中的雜質，保障外輸貿易計量精度
特殊設計：適應采氣期氣質波動，前置旋風分離+后置精濾兩級配置
6. LNG接收站分輸計量
應用位置：LNG氣化后外輸分輸支路計量裝置前端
核心功能：過濾氣化殘留雜質，保障分輸至省網/城燃的計量準確性
工況特點：大流量、高壓（>6MPa）、氣質潔凈度要求高
